Structure

Structure des arbres

Elle concerne les éléments qui contribuent au maintien des arbres ou arbustes : les tuteurs, les fils, les tendeurs, les liens.

Vous pouvez retrouver des informations techniques en consultant les différentes publications dans Technis'Infos.

Tuteurs

Fils

Tendeurs

Liage

Structure des protections

Elle concerne les éléments qui contribuent au maintien des filets ou des bâches : les poteaux, les câbles, les tendeurs, les amarres.

Les poteaux

Il existe 3 types de matériaux dans l'installation des poteaux :

• Les poteaux en bois en pin sylvestre traités classe 4 ou 4 SP
• Les poteaux en béton, souvent d'origine italienne
• Les poteaux en acier galvanisé

Chaque matériau répond à des caractéristiques techniques (analytiques, dimensionnelles, mécaniques) qu'il faut connaître et prendre en compte pour faire son choix.

Vous pouvez retrouver des infos techniques dans la page piquet de palissage de Technis'Infos.

Les fils et les câbles

Il existe 2 types de matériaux dans l'installation des fils de structure :

• Ceux en acier galvanisé ou plastifiés
• Ceux en matière synthétique plastique

Le dimensionnement des fils de structure est différent selon qu'il s'agit des fils de faîtage ou des câbles transversaux.

Accompagnement personnalisé

Un besoin plus précis ?

Il y a bien d'autres caractéristiques à connaître pour choisir ces éléments — contactez-nous pour faire vos cahiers des charges.

Contactez-nous

Le choix doit prendre en compte les charges à supporter (poids des végétaux, la poussée liée au vent, le poids du filet et de la grêle) et la force de tension, la dilatation, le frottement, la distance entre poteaux (flèche), pour définir son dimensionnement.

Les tendeurs

Ils sont à choisir en fonction du type de fils à tendre.

Pour les fils de palissage

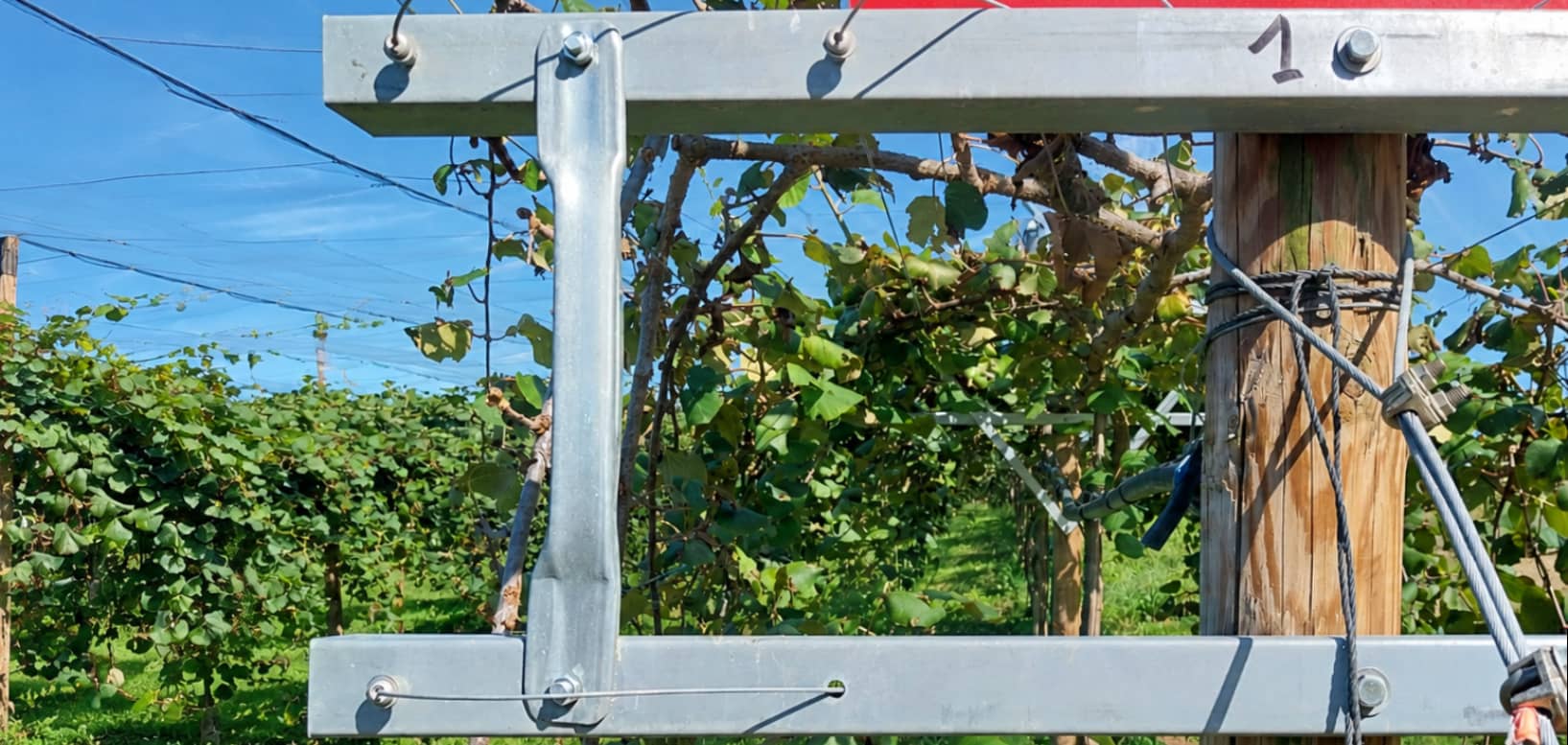

Tendeurs à mâchoires

Se pose sur le poteau de tête, qui doit être préalablement percé.

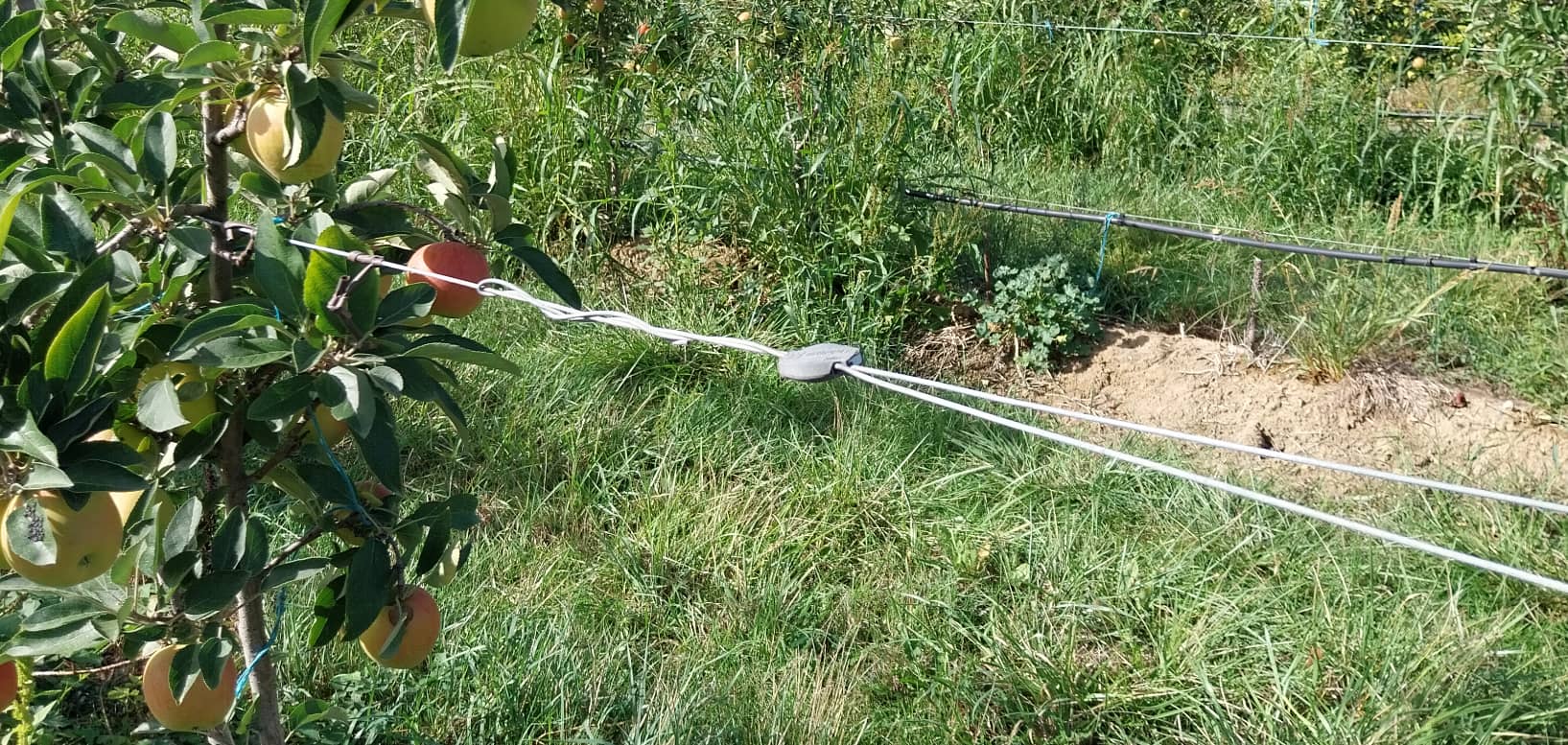

Tendeurs à roulette

Se pose avant le poteau de tête.

Le modèle à utiliser est fonction du diamètre du fil.

Pour les câbles d'ancrage

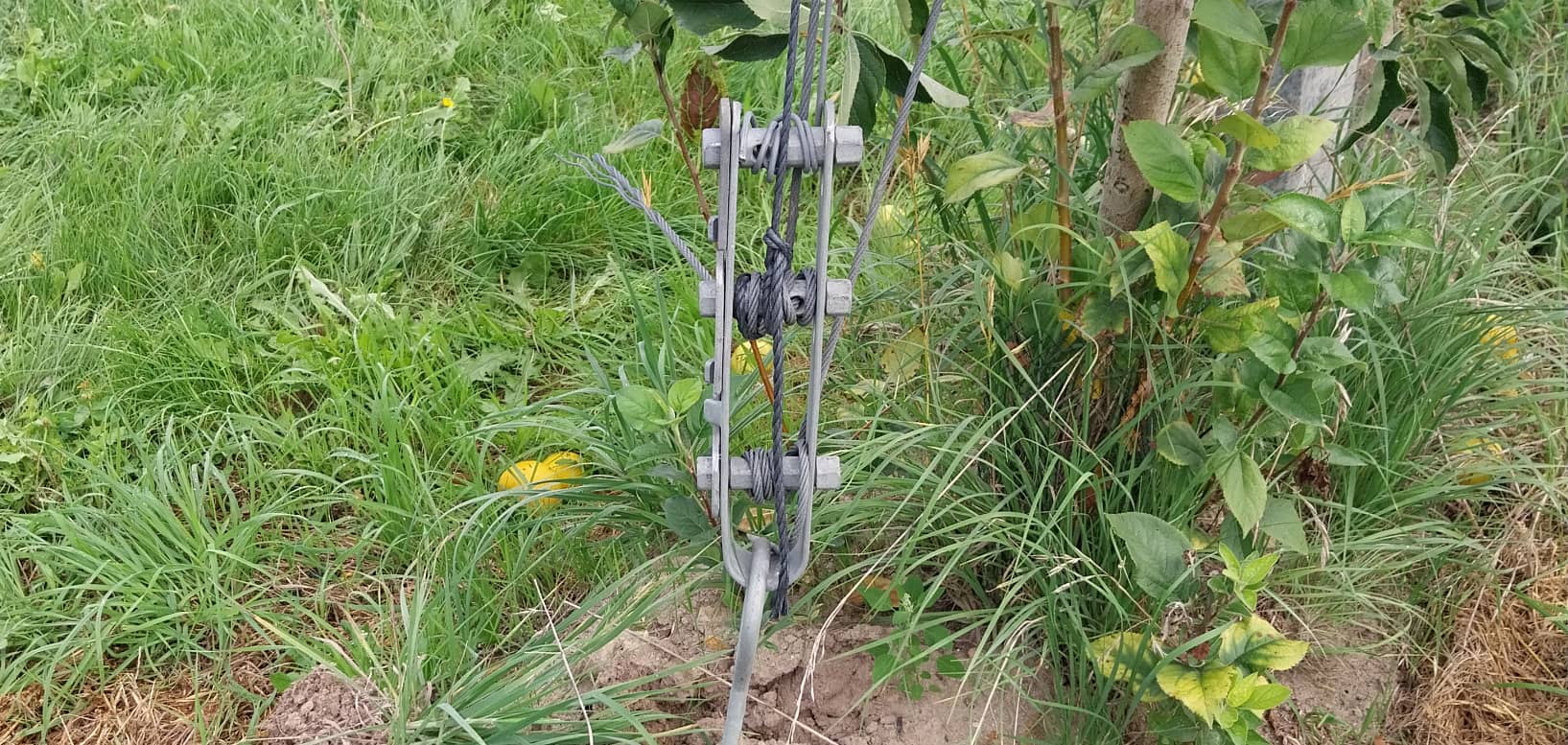

Tendeurs à rouleaux

Pour tendre les câbles : il existe 3 modèles selon le nombre de câbles à tendre.

Pour poteaux béton et acier.

Des tests de résistance à la traction ainsi que des tests de déformation des fils de palissage avec les différents types de tendeurs ont été réalisés par C.E.P.-Consulting. Renseignez-vous pour plus d'informations.

Les amarres

Le choix du modèle va dépendre du type de sol et du mode de pose.

Il faut dimensionner les amarres en fonction des contraintes (hauteur du palissage, longueur de rangs, tension des fils...).

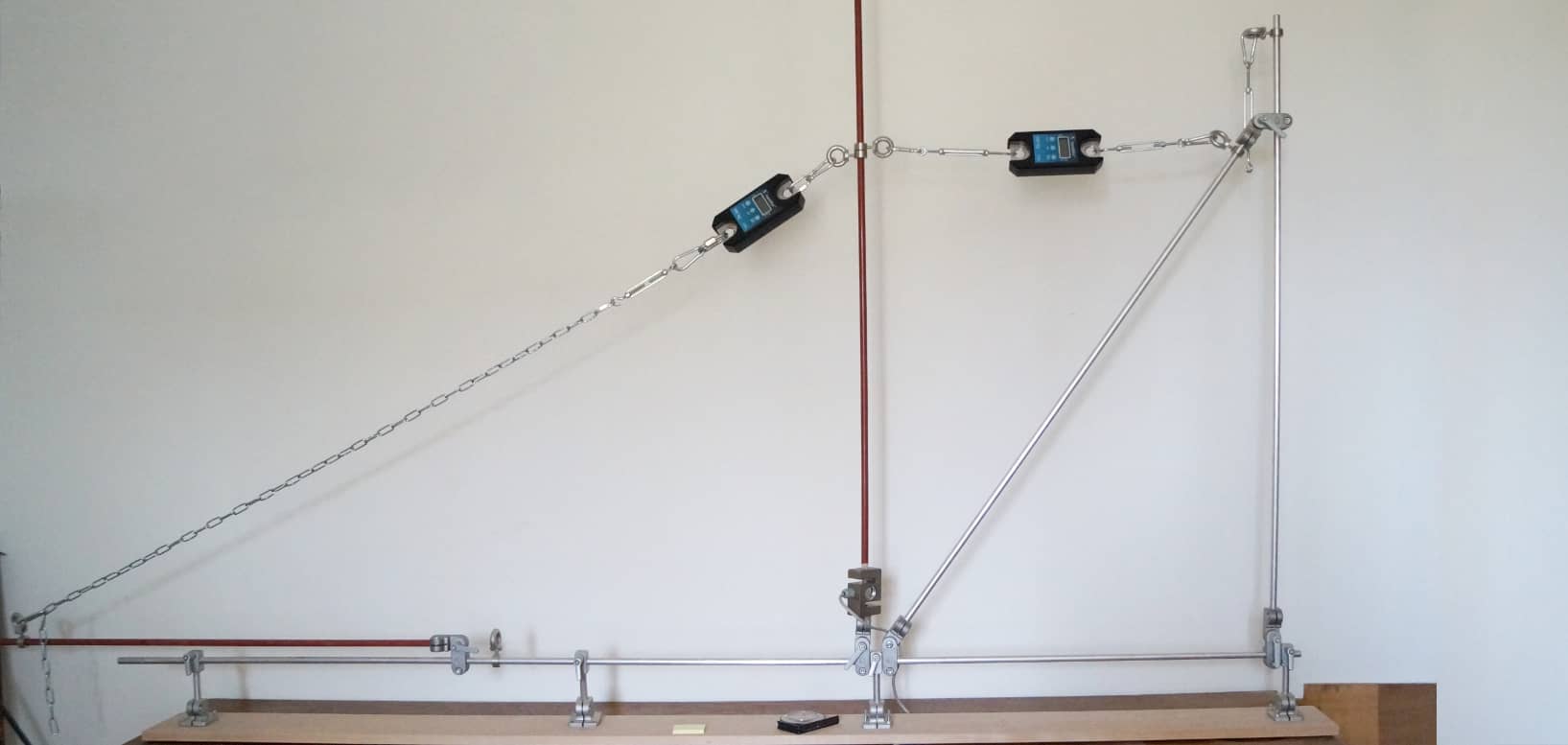

L'inclinaison du poteau de tête ainsi que sa longueur hors sol, la distance de l'amarre par rapport à la base du poteau sont des paramètres fondamentaux à prendre en compte pour minimiser les efforts sur cet ensemble de tête. Le simulateur de C.E.P.-Consulting a permis de mesurer ces efforts et de développer un calculateur pour optimiser la pose des poteaux et de l'amarre. Renseignez-vous pour plus d'informations.

Pour sol profond, pas ou peu caillouteux

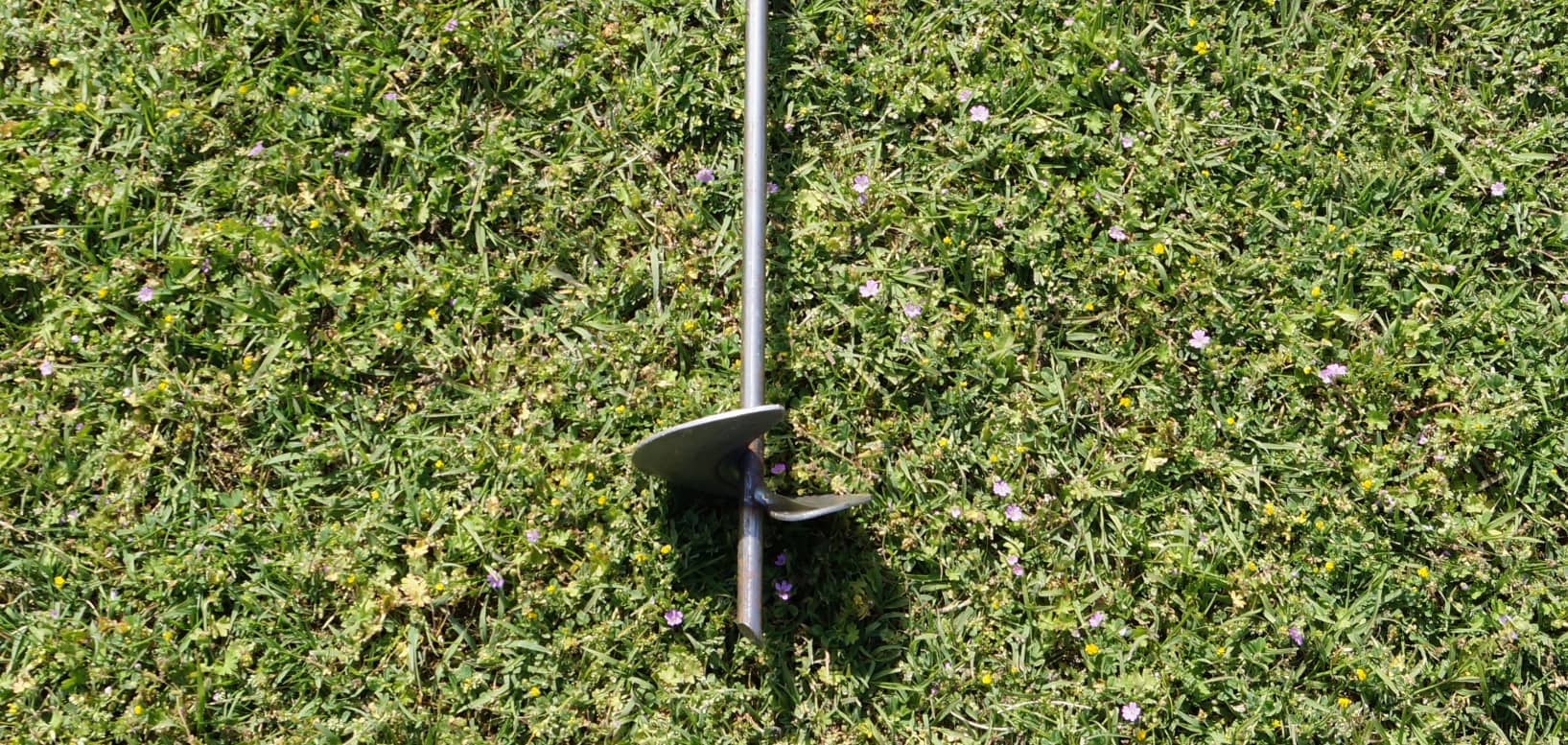

Modèle à visser

Il existe une large gamme avec des aciers, des diamètres de tiges et de disques différents. C'est un modèle réversible : il est possible de le dévisser et de le repositionner.

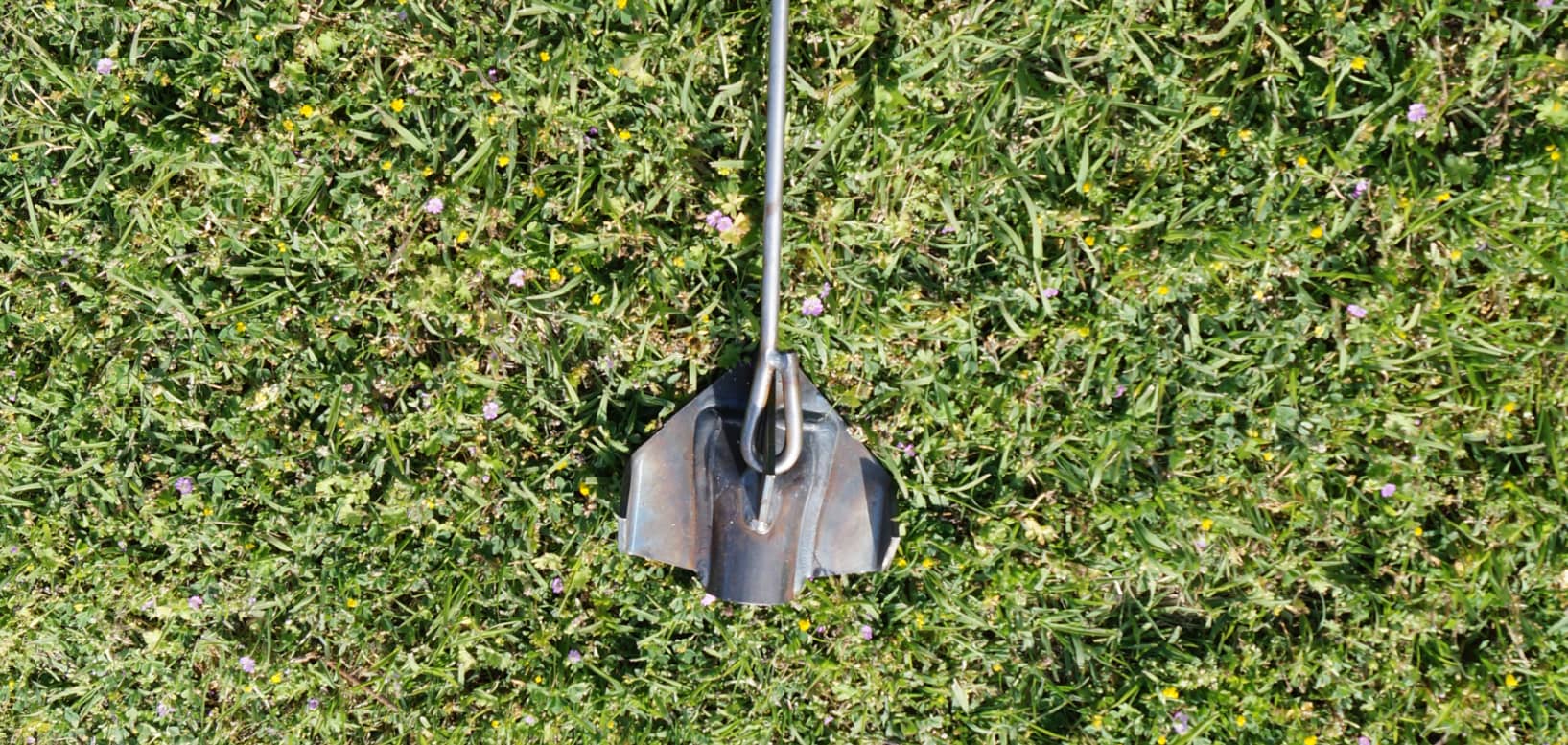

Modèle à frapper

Elles sont composées d'une bascule et d'une tige en acier.

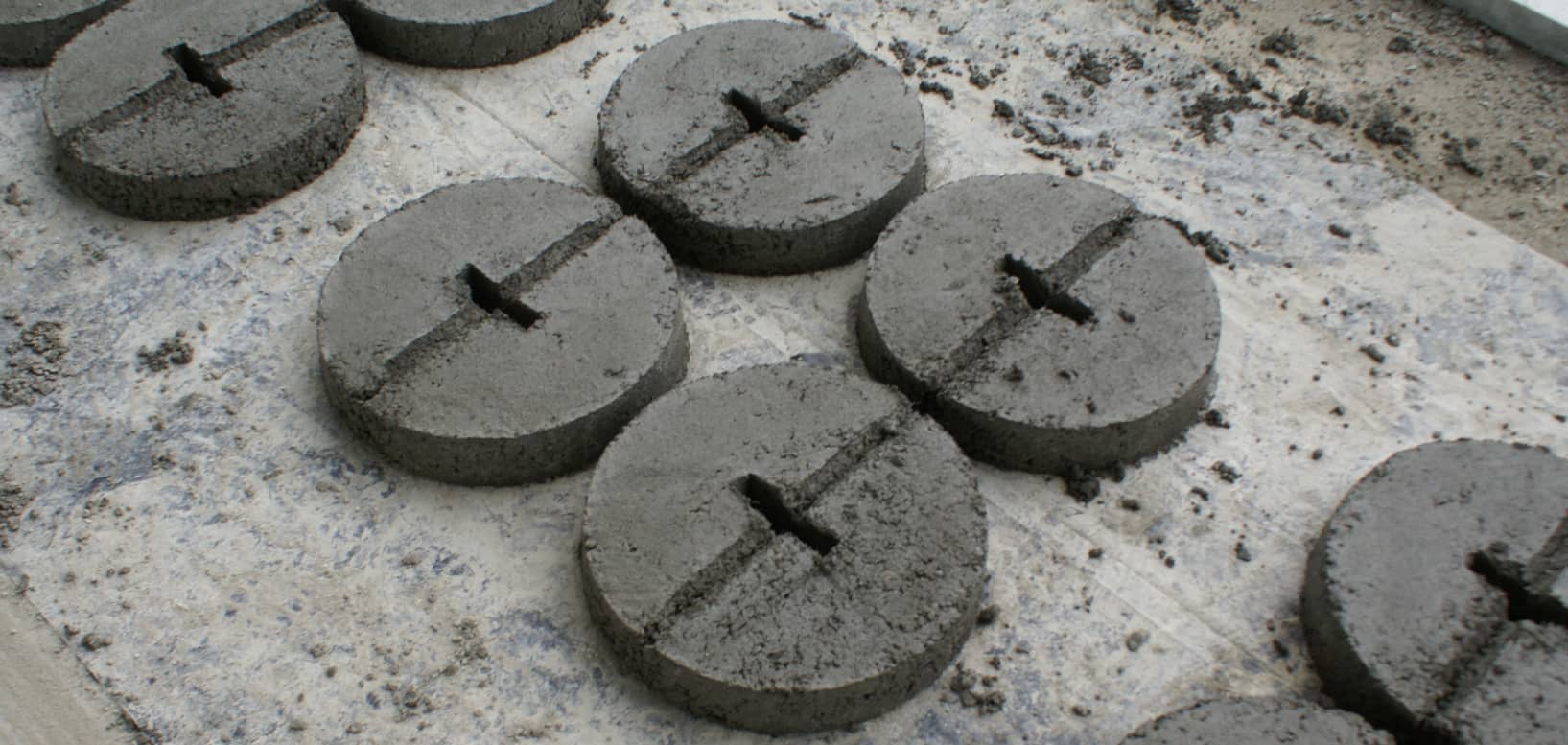

Modèle à creuser

C'est un modèle généralement constitué d'un disque en béton et d'une tige en acier. Attention à la qualité de la liaison de la tige sur le disque.

Des tests de résistance à la traction ainsi que des tests de déformation des ancres de palissage avec les différents types d'amarres ont été réalisés par C.E.P.-Consulting. Renseignez-vous pour plus d'informations.
